KANS 3기 5주차 첫번째

5주차 공유 시작하겠습니다.



MetalLB - 공홈 , Github

GitHub - metallb/metallb: A network load-balancer implementation for Kubernetes using standard routing protocols





MetalLB - Layer2 모드



- 리더 파드가 선출되고 해당 리더 파드가 생성된 노드로만 트래픽이 인입되어 해당 노드에서 iptables 분산되어 파드로 접속

- 권장 사용 환경 : 테스트 및 소규모의 환경(동일 네트워크 1개 사용)에서 클라이언트 IP 보존이 필요 없을 때

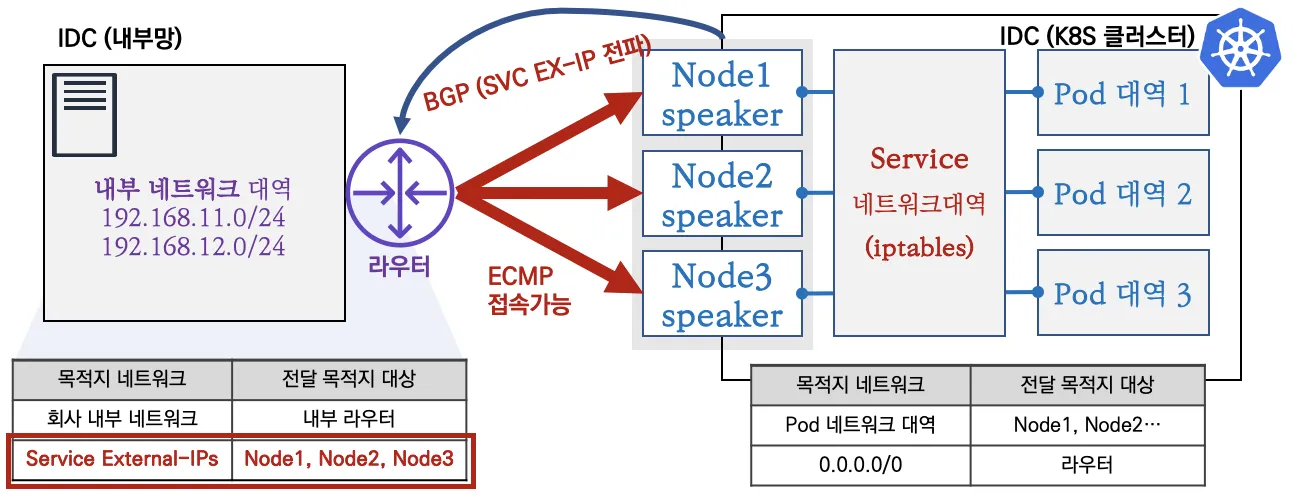

MetalLB - BGP 모드



- speaker 파드가 BGP로 서비스 정보(EXTERNAL-IP)를 전파 후, 외부에서 라우터를 통해 ECMP 라우팅으로 부하 분산 접속

- 권장 사용 환경 : 규모가 있고, 클라이언트 IP보존과 장애 시 빠른 절체가 필요하며, 네트워크 팀 협조가 가능할때







MetalLB

L2 mode (ARP)



BGP mode



- MetalLB 는 온프레미스 환경(IDC)에서 사용할 수 있는 서비스(로드밸런서 타입)입니다 ← 클라우드 환경의 서비스(로드밸런서 타입)와는 동작이 조금 다릅니다!

- 서비스(로드 밸런서)의 'External IP' 전파를 위해서 표준 프로토콜인 ARP(IPv4)/NDP(IPv6), BGP 를 사용합니다

- 일반적인 BGP 데몬과 다르게 BGP 업데이트(외부에서 광고하는 네트워크 대역)을 받지 않습니다.

- 클라우드 플랫폼 호환 : 대부분의 클라우드 플랫폼(예 AWS, Azure, GCP 등)과 호환되지 않습니다 - 링크

Cloud Compatibility :: MetalLB, bare metal load-balancer for Kubernetes

- CNI(네트워크 플러그인) 호환 : 일부 CNI와 연동에 이슈가 있습니다 - 링크

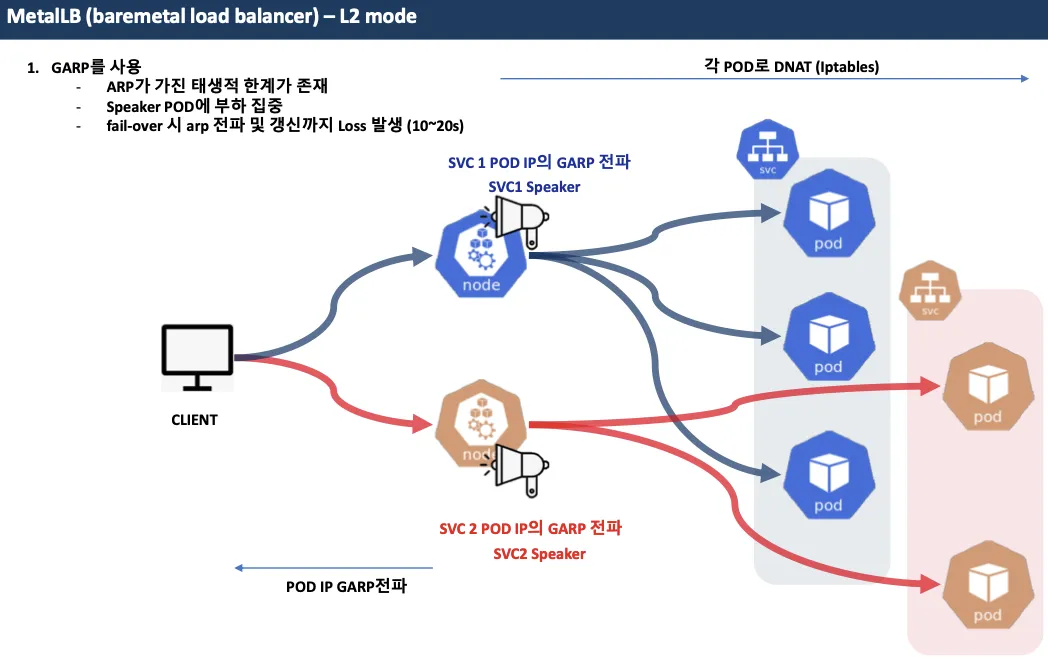

Layer 2 모드 (ARP/NDP)

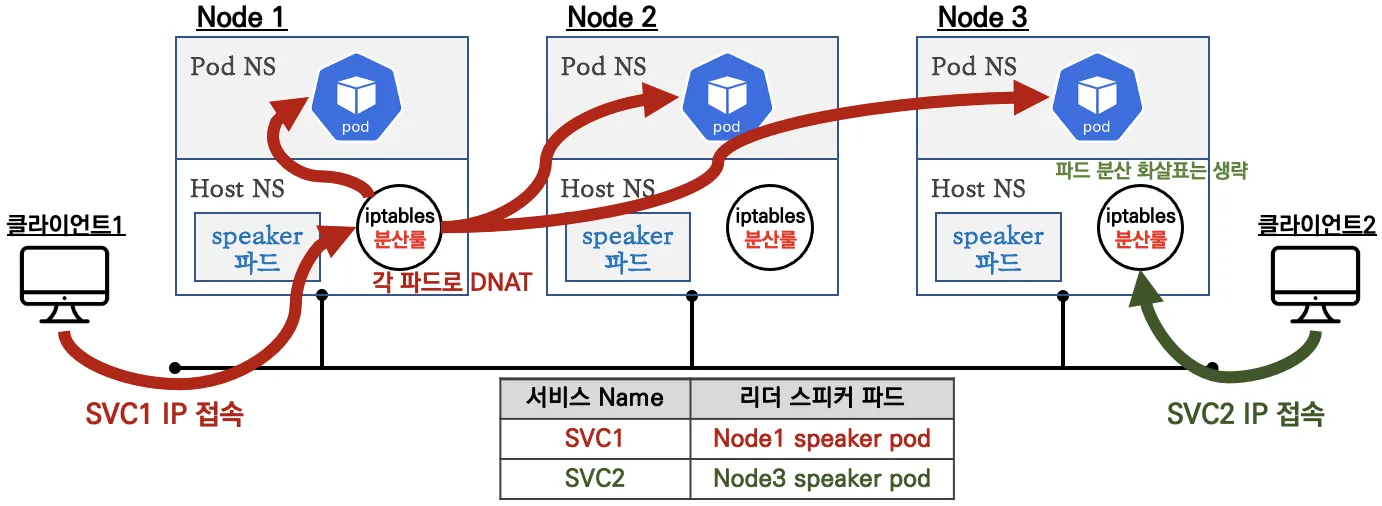

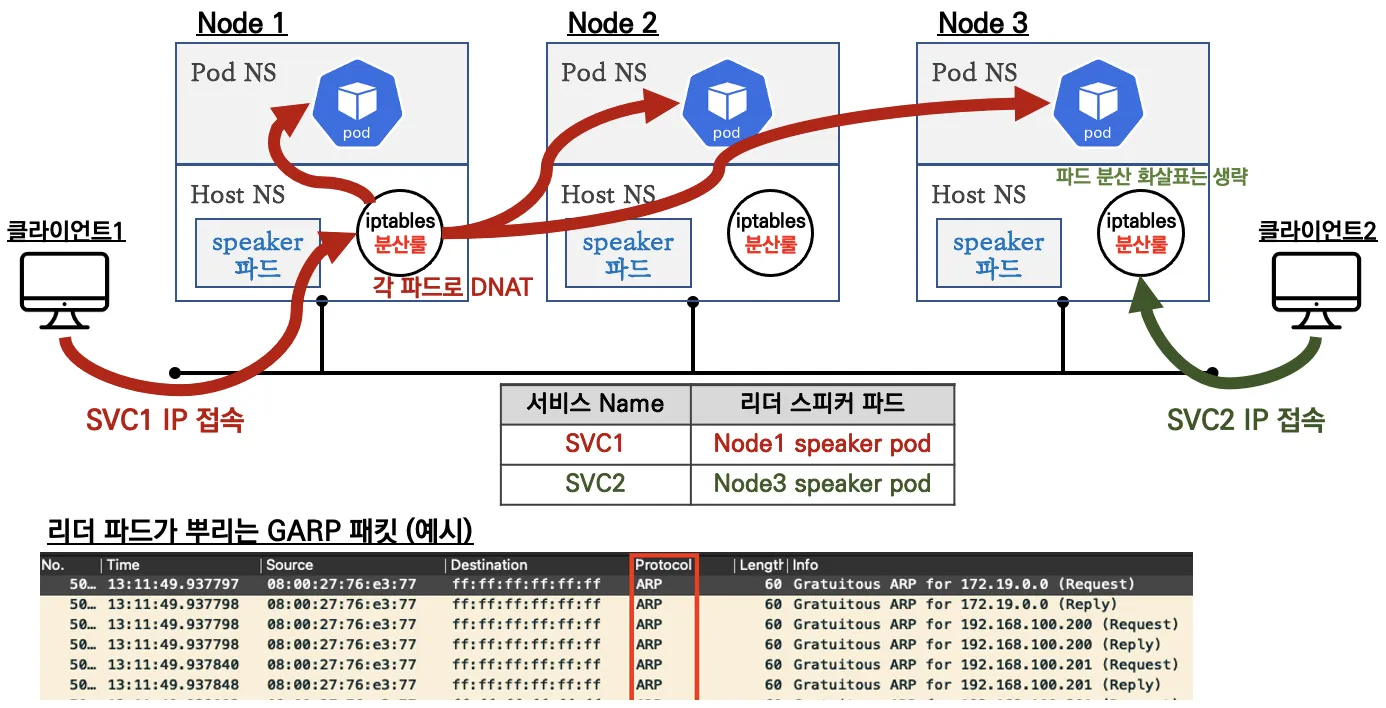

Layer2 모드에서 서비스 접속







리더 파드가 선출되고 해당 리더 파드가 생성된 노드로만 트래픽이 인입되어 해당 노드에서 iptables 분산되어 파드로 접속

- 서비스(로드밸런서) 'External IP' 생성 시 speaker 파드 중 1개가 리더가 되고, 리더 speaker 파드가 존재하는 노드로 서비스 접속 트래픽이 인입되게 됩니다

- 데몬셋으로 배포된 speaker 파드는 호스트 네트워크를 사용합니다 ⇒ "NetworkMode": "host"

- 리더는 ARP(GARP, Gratuitous APR)로 해당 'External IP' 에 대해서 자신이 소유(?)라며 동일 네트워크에 전파를 합니다

- 만약 리더(노드)가 장애 발생 시 자동으로 나머지 speaker 파드 중 1개가 리더가 됩니다.

    멤버 리스터 및 장애 발견은 hashicorp 의 memberlist 를 사용 - Gossip based membership and failure detection

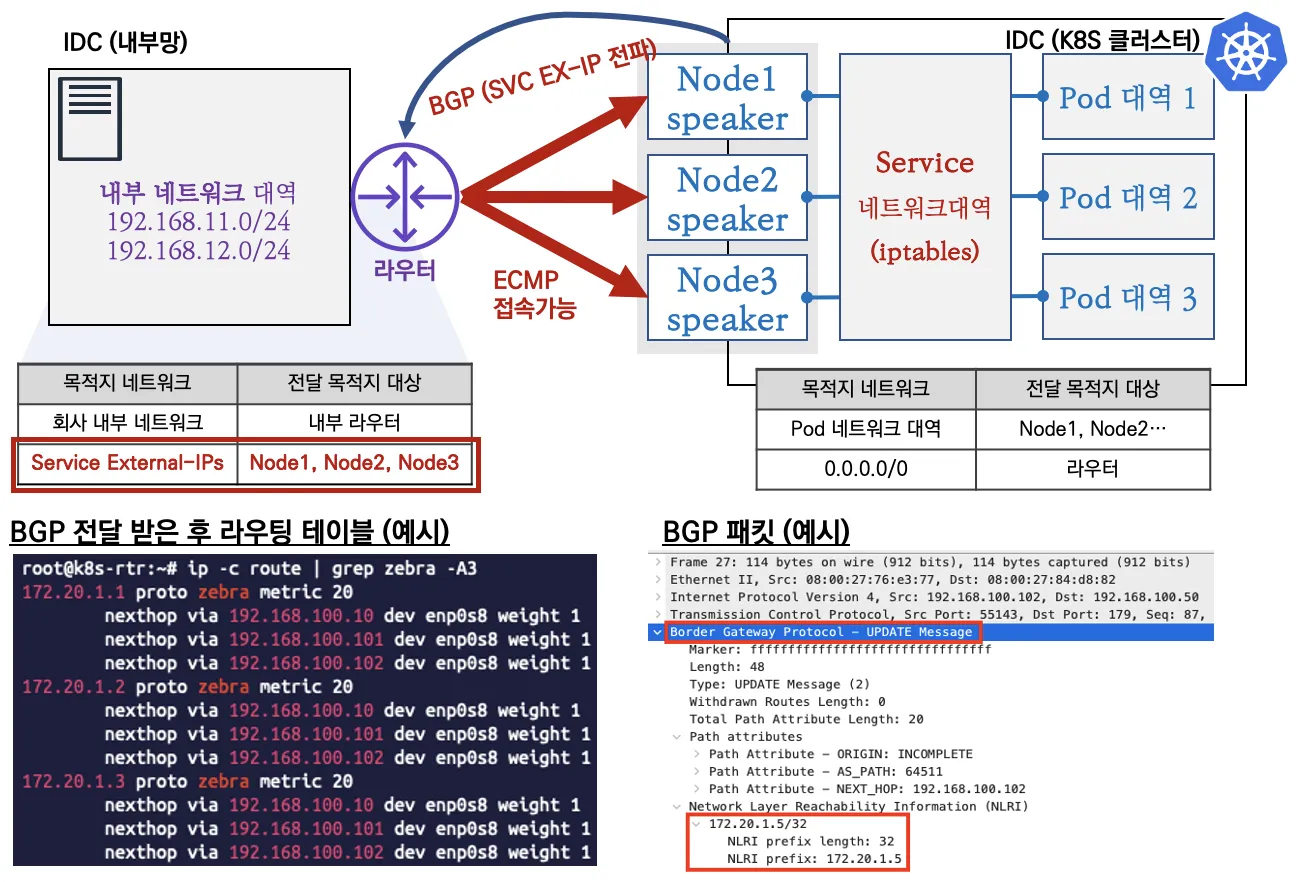

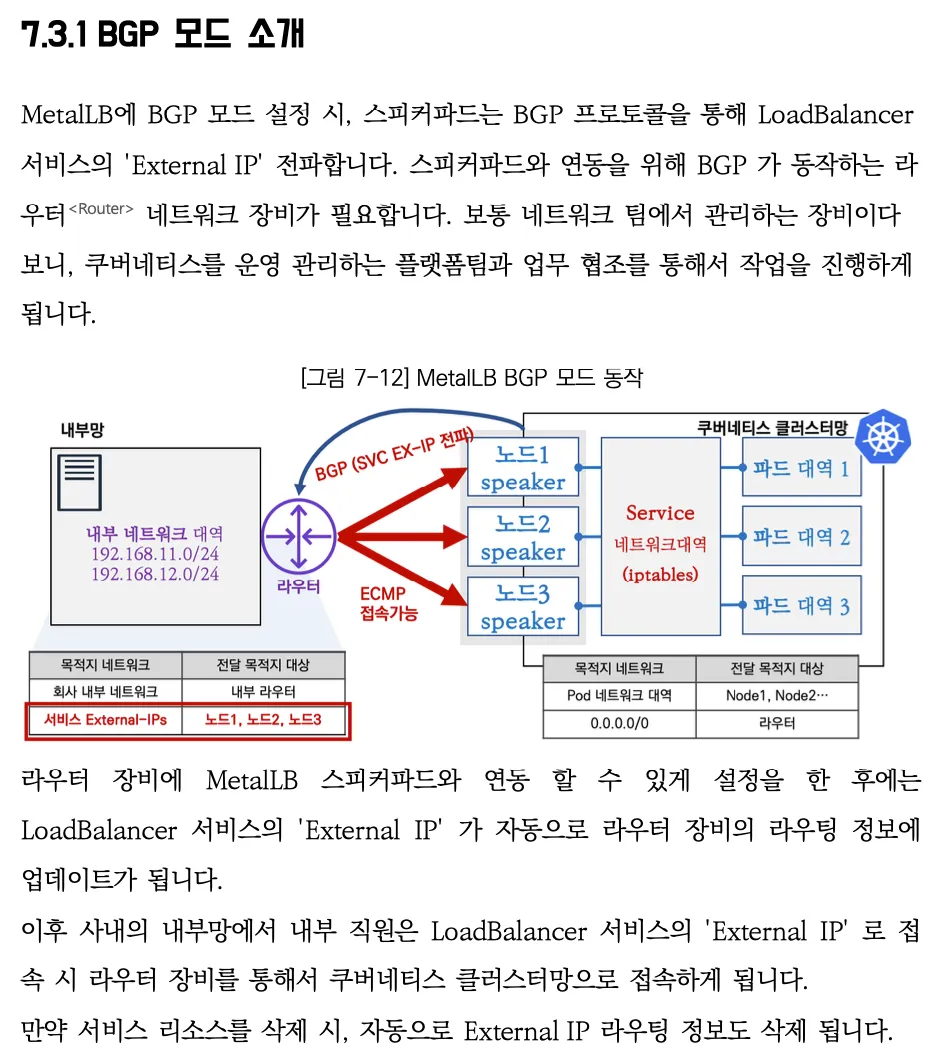

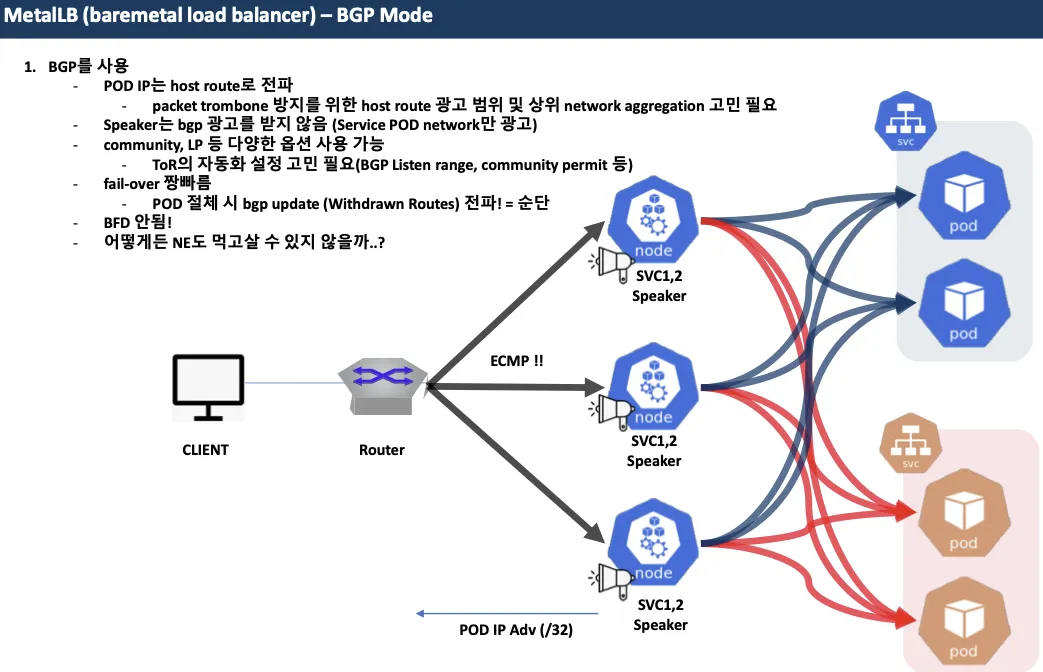

BGP 모드 - 링크





-

speaker 파드가 BGP로 서비스 정보(EXTERNAL-IP)를 전파 후, 외부에서 라우터를 통해 ECMP 라우팅으로 부하 분산 접속

- speaker 파드에 BGP 가 동작하여 서비스 정보(EXTERNAL-IP)를 전파한다

• 기본은 IP주소(32bit)를 전파하며, 설정으로 축약된 네트워크 정보를 전파할 수 있다 → bgp-advertisements 에 aggregation-length 설정
• BGP 커뮤니티, localpref 등 BGP 관련 설정을 할 수 있다
• IP 주소 마지막이 0 과 255 를 처리를 못하는 라우터 장비가 있을 경우 avoid-buggy-ips: true 옵션으로 할당되지 않게 할 수 있다

- 외부 클라이언트에서 SVC(서비스, EXTERNAL-IP)로 접속이 가능하며, 라우터에서 ECMP 라우팅을 통해 부하 분산 접속 할 수 있다

•   일반적으로 ECMP 는 5-tuple(프로토콜, 출발지IP, 목적지IP, 출발지Port, 목적지Port) 기준으로 동작합니다.
• 물론 라우터 장비에 따라 다양한 라우팅(분산) 처리가 가능합니다



실습환경

# 파드와 서비스 사용 가능 네트워크 대역
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
                            "--service-cluster-ip-range=10.200.1.0/24",
                            "--cluster-cidr=10.10.0.0/16",

# kube-proxy 모드 확인 : iptables proxy 모드
kubectl describe  configmap -n kube-system kube-proxy | grep mode
mode: "iptables"

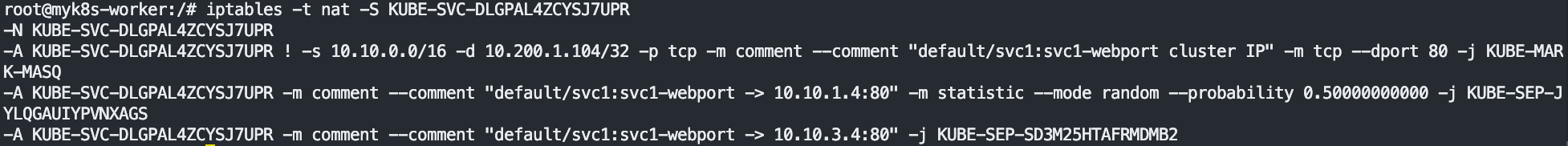

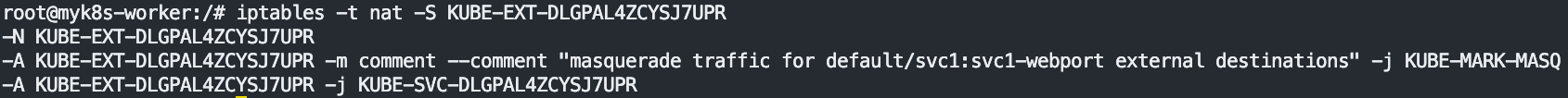

# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker  iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done



파드생성

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: myk8s-worker
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: myk8s-worker2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
EOF



접속확인

# 파드 정보 확인
kubectl get pod -owide

# 파드 IP주소를 변수에 지정
WPOD1=$(kubectl get pod webpod1 -o jsonpath="{.status.podIP}")
WPOD2=$(kubectl get pod webpod2 -o jsonpath="{.status.podIP}")
echo $WPOD1 $WPOD2

# 접속 확인
docker exec -it myk8s-control-plane  ping -i 1 -W 1 -c 1 $WPOD1
docker exec -it myk8s-control-plane  ping -i 1 -W 1 -c 1 $WPOD2
docker exec -it myk8s-control-plane  curl -s --connect-timeout 1 $WPOD1 | grep Hostname
docker exec -it myk8s-control-plane  curl -s --connect-timeout 1 $WPOD2 | grep Hostname
docker exec -it myk8s-control-plane  curl -s --connect-timeout 1 $WPOD1 | egrep 'Hostname|RemoteAddr|Host:'
docker exec -it myk8s-control-plane  curl -s --connect-timeout 1 $WPOD2 | egrep 'Hostname|RemoteAddr|Host:'









MetalLB - Layer 2 모드



MetalLB 설치 - 링크

Installation :: MetalLB, bare metal load-balancer for Kubernetes



간단하게 manifests 로 설치 진행!

# Kubernetes manifests 로 설치
#kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.14.8/config/manifests/metallb-native.yaml
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/refs/heads/main/config/manifests/metallb-native-prometheus.yaml

# metallb crd 확인
kubectl get crd | grep metallb
bfdprofiles.metallb.io                      2024-09-28T15:24:06Z
bgpadvertisements.metallb.io                2024-09-28T15:24:06Z
bgppeers.metallb.io                         2024-09-28T15:24:06Z
communities.metallb.io                      2024-09-28T15:24:06Z
ipaddresspools.metallb.io                   2024-09-28T15:24:06Z
l2advertisements.metallb.io                 2024-09-28T15:24:06Z
servicel2statuses.metallb.io                2024-09-28T15:24:06Z

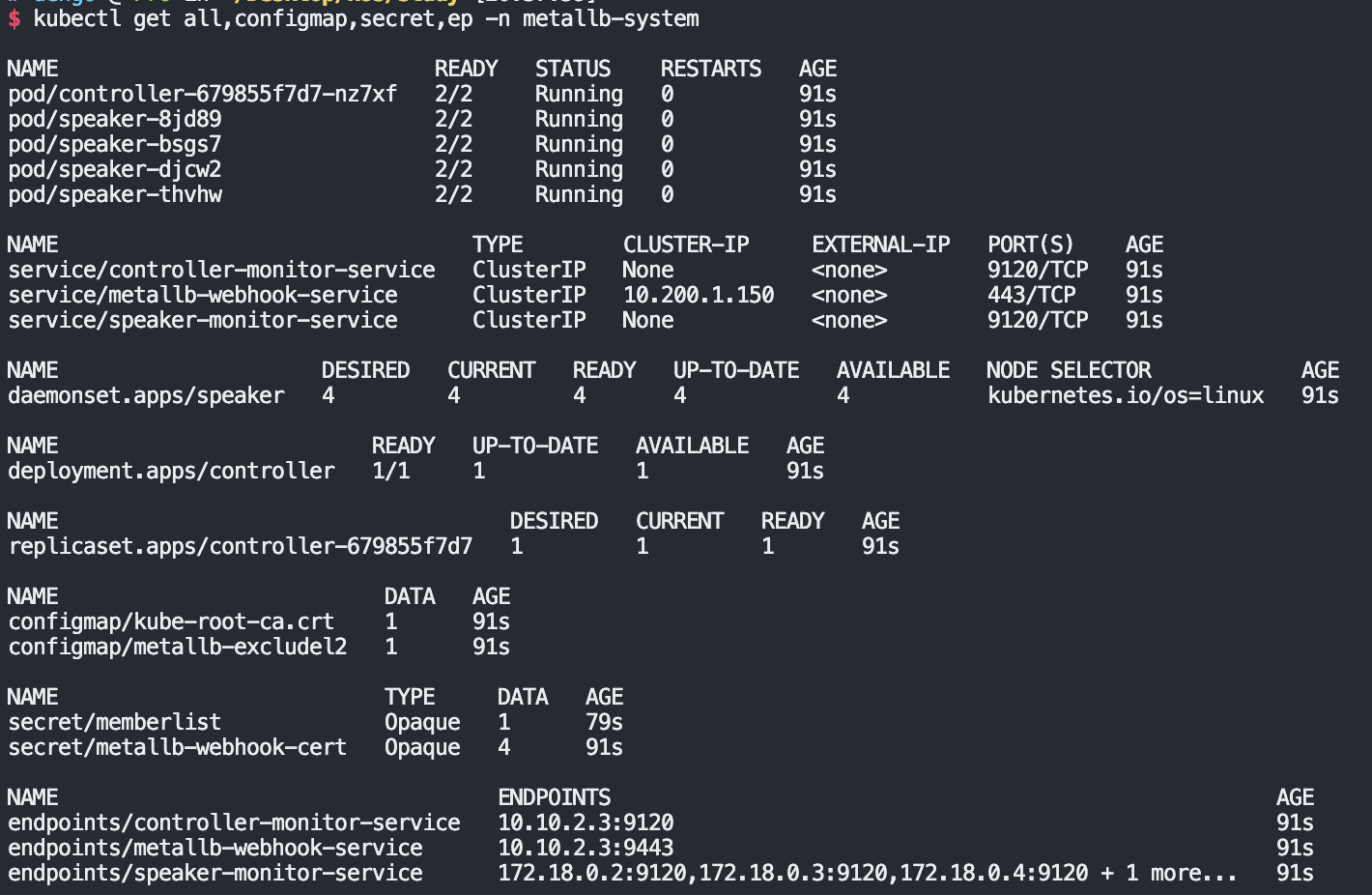

# 생성된 리소스 확인 : metallb-system 네임스페이스 생성, 파드(컨트롤러, 스피커) 생성, RBAC(서비스/파드/컨피그맵 조회 등등 권한들), SA 등
kubectl get-all -n metallb-system # kubectl krew 플러그인 get-all 설치 후 사용 가능
kubectl get all -n metallb-system

# 파드 내에 kube-rbac-proxy 컨테이너는 프로메테우스 익스포터 역할 제공
kubectl get pods -n metallb-system -l app=metallb -o jsonpath="{range .items[*]}{.metadata.name}{':\n'}{range .spec.containers[*]}{'  '}{.name}{' -> '}{.image}{'\n'}{end}{end}"

## metallb 컨트롤러는 디플로이먼트로 배포됨
kubectl get ds,deploy -n metallb-system

## 데몬셋으로 배포되는 metallb 스피커 파드의 IP는 네트워크가 host 모드이므로 노드의 IP를 그대로 사용
kubectl get pod -n metallb-system -o wide
NAME                          READY   STATUS    RESTARTS   AGE     IP           NODE                  NOMINATED NODE   READINESS GATES
controller-679855f7d7-2dvbm   2/2     Running   0          9m17s   10.10.2.6    myk8s-worker3         <none>           <none>
speaker-jfvh9                 2/2     Running   0          9m17s   172.18.0.2   myk8s-worker          <none>           <none>
speaker-l2tdn                 2/2     Running   0          9m17s   172.18.0.5   myk8s-worker3         <none>           <none>
speaker-pzs8z                 2/2     Running   0          9m17s   172.18.0.3   myk8s-worker2         <none>           <none>
speaker-vfsdj                 2/2     Running   0          9m17s   172.18.0.4   myk8s-control-plane   <none>           <none>

# (참고) 상세 정보 확인
kubectl get sa,cm,secret -n metallb-system
kubectl describe role -n metallb-system
kubectl describe deploy controller -n metallb-system
kubectl describe ds speaker -n metallb-system



확인





- 컨피그맵 생성 : 모드 및 서비스 대역 지정

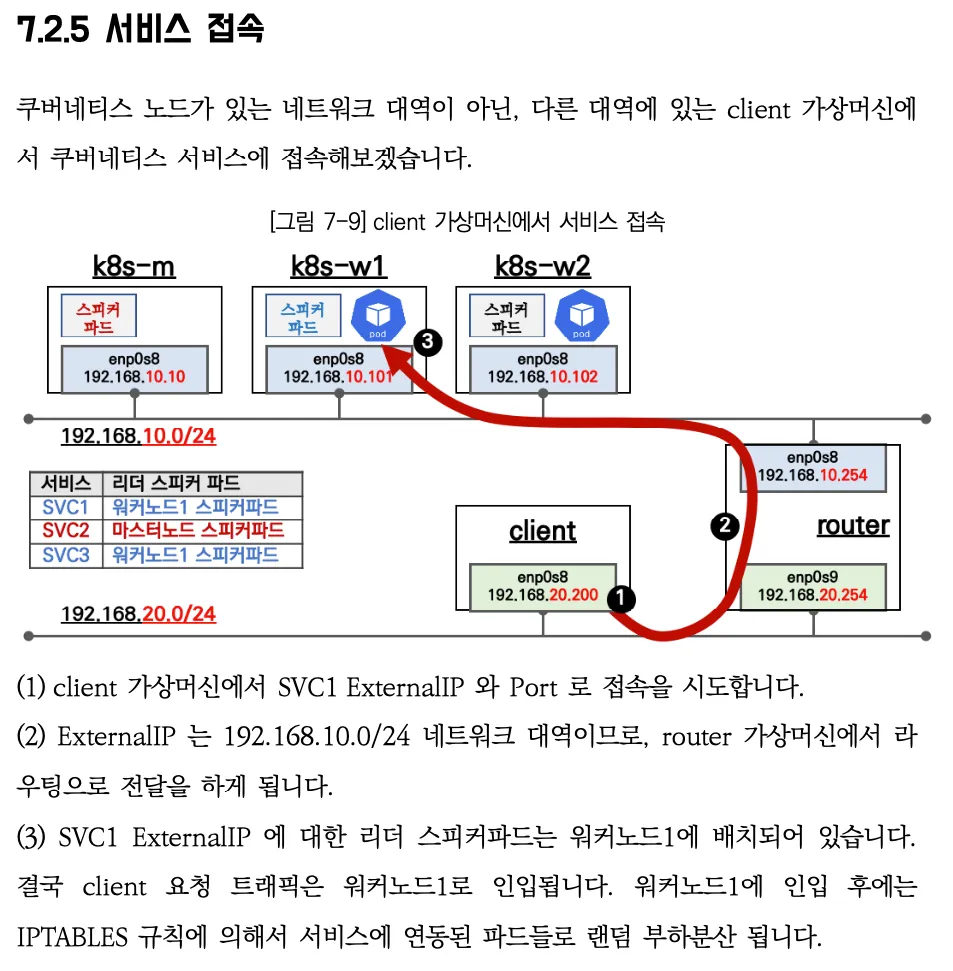

  서비스(External-IP) 대역을 노드가 속한 eth0의 대역이 아니여도 상관없다! → 다만 이 경우 GW 역할의 라우터에서 노드들로 라우팅 경로 지정 필요



# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# kind network 중 컨테이너(노드) IP(대역) 확인 : 172.18.0.2~ 부터 할당되며, control-plane 이 꼭 172.18.0.2가 안될 수 도 있음
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'

# IPAddressPool 생성 : LoadBalancer External IP로 사용할 IP 대역
kubectl explain ipaddresspools.metallb.io

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: my-ippool
  namespace: metallb-system
spec:
  addresses:
  - 172.18.255.200-172.18.255.250
EOF

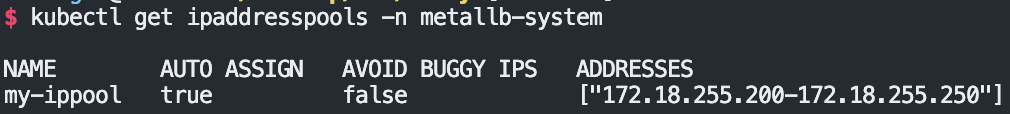

kubectl get ipaddresspools -n metallb-system
NAME        AUTO ASSIGN   AVOID BUGGY IPS   ADDRESSES
my-ippool   true          false             ["172.18.255.200-172.18.255.250"]

# L2Advertisement 생성 : 설정한 IPpool을 기반으로 Layer2 모드로 LoadBalancer IP 사용 허용
kubectl explain l2advertisements.metallb.io

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: my-l2-advertise
  namespace: metallb-system
spec:
  ipAddressPools:
  - my-ippool
EOF

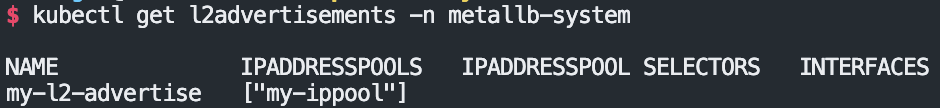

kubectl get l2advertisements -n metallb-system
NAME              IPADDRESSPOOLS   IPADDRESSPOOL SELECTORS   INTERFACES
my-l2-advertise   ["my-ippool"]



확인



허용하기





서비스 생성 및 확인

서비스(LoadBalancer 타입) 생성

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  name: svc1
spec:
  ports:
    - name: svc1-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer  # 서비스 타입이 LoadBalancer
  #externalTrafficPolicy: Local
---
apiVersion: v1
kind: Service
metadata:
  name: svc2
spec:
  ports:
    - name: svc2-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer
  #externalTrafficPolicy: Local
---
apiVersion: v1
kind: Service
metadata:
  name: svc3
spec:
  ports:
    - name: svc3-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: LoadBalancer
  #externalTrafficPolicy: Local
EOF





서비스 확인 및 리더 Speaker 파드 확인

# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet

# LoadBalancer 타입의 서비스 생성 확인 : EXTERNAL-IP가 서비스 마다 할당되며, 실습 환경에 따라 다를 수 있음
## LoadBalancer 타입의 서비스는 NodePort 와 ClusterIP 를 포함함 - 'allocateLoadBalancerNodePorts : true' 기본값
## ExternalIP 로 접속 시 사용하는 포트는 PORT(S) 의 앞에 있는 값을 사용 (아래의 경우는 TCP 80 임)
## 만약 노드의 IP에 NodePort 로 접속 시 사용하는 포트는 PORT(S) 의 뒤에 있는 값을 사용 (아래는 30485 임)

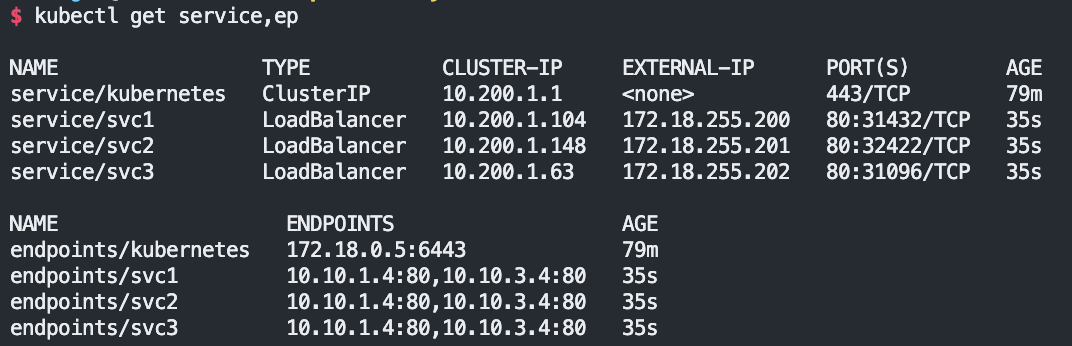

kubectl get service,ep
NAME                 TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)        AGE
service/kubernetes   ClusterIP      10.200.1.1     <none>           443/TCP        121m
service/svc1         LoadBalancer   10.200.1.69    172.18.255.200   80:30485/TCP   3m37s
service/svc2         LoadBalancer   10.200.1.218   172.18.255.201   80:31046/TCP   3m37s
service/svc3         LoadBalancer   10.200.1.81    172.18.255.202   80:30459/TCP   3m37s

NAME                   ENDPOINTS                   AGE
endpoints/kubernetes   172.18.0.5:6443             31m
endpoints/svc1         10.10.1.6:80,10.10.3.6:80   8m4s
endpoints/svc2         10.10.1.6:80,10.10.3.6:80   8m4s
endpoints/svc3         10.10.1.6:80,10.10.3.6:80   8m4s

# LoadBalancer 타입은 기본적으로 NodePort를 포함 사용. NodePort는 ClusterIP를 포함 사용.
## 클라우드사업자 LB Type이나 온프레미스환경 HW LB Type 경우 LB 사용 시 NodePort 미사용 설정 가능
kubectl describe svc svc1

## 아래 처럼 LB VIP 별로 이던 speaker 배포된 노드가 리더 역할을 하는지 확인 가능
kubectl describe svc | grep Events: -A5
...
Events:
  Type    Reason        Age   From                Message
  ----    ------        ----  ----                -------
  Normal  IPAllocated   40m   metallb-controller  Assigned IP ["172.18.255.201"]
  Normal  nodeAssigned  40m   metallb-speaker     announcing from node "myk8s-worker" with protocol "layer2"
...

kubectl get svc svc1 -o json | jq
...
  "spec": {
    "allocateLoadBalancerNodePorts": true,
  ...
  "status": {
    "loadBalancer": {
      "ingress": [
        {
          "ip": "172.18.255.202",
          "ipMode": "VIP" # https://kubernetes.io/blog/2023/12/18/kubernetes-1-29-feature-loadbalancer-ip-mode-alpha/
        }                 # https://kubernetes.io/docs/concepts/services-networking/service/#load-balancer-ip-mode


# metallb CRD인 servicel2status 로 상태 정보 확인
kubectl explain servicel2status
kubectl get servicel2status -n metallb-system
kubectl describe servicel2status -n metallb-system
kubectl get servicel2status -n metallb-system -o json --watch # watch 모드


# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP $SVC2EXIP $SVC3EXIP

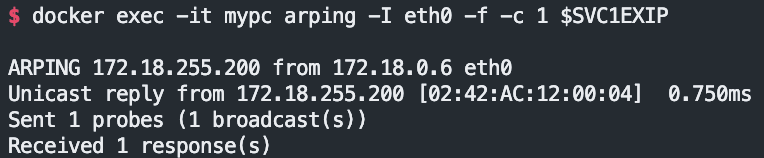

# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾는법 : arping 툴 사용
docker exec -it mypc arping -I eth0 -f -c 1 $SVC1EXIP
docker exec -it mypc arping -I eth0 -f -c 1 $SVC2EXIP
docker exec -it mypc arping -I eth0 -f -c 1 $SVC3EXIP
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc arping -I eth0 -f -c 1 $i; done
docker exec -it mypc ip -c neigh

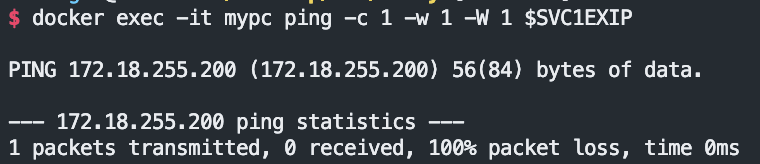

docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC1EXIP
docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC2EXIP
docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC3EXIP
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
for i in 172.18.0.2 172.18.0.3 172.18.0.4 172.18.0.5; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done

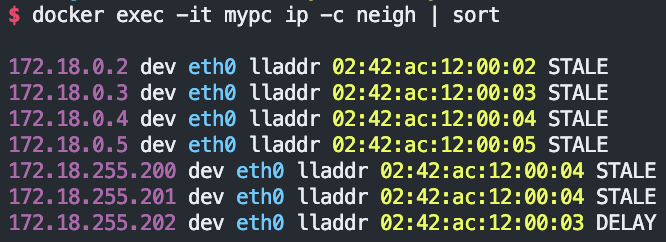

# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
172.18.0.2 dev eth0 lladdr 02:42:ac:12:00:02 REACHABLE
172.18.0.3 dev eth0 lladdr 02:42:ac:12:00:03 REACHABLE
172.18.0.4 dev eth0 lladdr 02:42:ac:12:00:04 REACHABLE
172.18.0.5 dev eth0 lladdr 02:42:ac:12:00:05 DELAY
172.18.255.200 dev eth0 lladdr 02:42:ac:12:00:04 STALE
172.18.255.201 dev eth0 lladdr 02:42:ac:12:00:04 STALE
172.18.255.202 dev eth0 lladdr 02:42:ac:12:00:02 STALE

kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기

# (옵션) 노드에서 ARP 패킷 캡쳐 확인
docker exec -it myk8s-control-plane tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker        tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker2       tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker3       tcpdump -i eth0 -nn arp


# (옵션) metallb-speaker 파드 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
kubectl logs -n metallb-system -l component=speaker --since 1h
kubectl logs -n metallb-system -l component=speaker -f

# (옵션) kubectl krew 플러그인 stern 설치 후 아래 명령 사용 가능
kubectl stern -n metallb-system -l app=metallb
kubectl stern -n metallb-system -l component=speaker --since 1h
kubectl stern -n metallb-system -l component=speaker # 기본 설정이 follow
kubectl stern -n metallb-system speaker  # 매칭 사용 가능



생성 확인



arp 확인 하기



svc에 핑을 날리면 응답이 안 온다. -> svc는 icmp를 지원하지 않는다.





서비스 접속 테스트

클라이언트(mypc, mypc2) → 서비스(External-IP) 접속 테스트



# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP $SVC2EXIP $SVC3EXIP

# mypc/mypc2 에서 접속 테스트

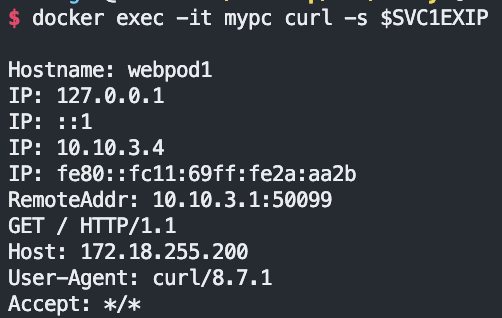

docker exec -it mypc curl -s $SVC1EXIP
docker exec -it mypc curl -s $SVC1EXIP | grep Hostname
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc curl -s $i | grep Hostname ; done
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do echo ">> Access Service External-IP : $i <<" ; docker exec -it mypc curl -s $i | grep Hostname ; echo ; done

## RemoteAddr 주소는 어떻게 나오나요? 왜 그럴까요?
##  NodePort 기본 동작과 동일하게 인입한 노드의 인터페이스로 SNAT 되어서 최종 파드로 전달됨
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do echo ">> Access Service External-IP : $i <<" ;docker exec -it mypc curl -s $i | egrep 'Hostname|RemoteAddr|Host:' ; echo ; done

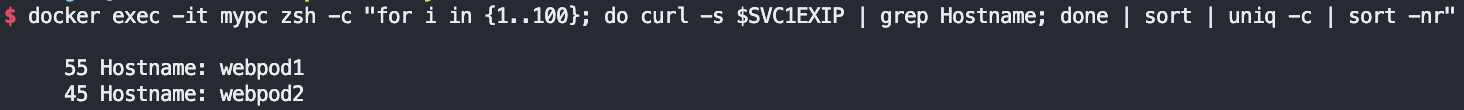

# 부하분산 접속됨
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC1EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC2EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC3EXIP | grep Hostname; done | sort | uniq -c | sort -nr"

# 지속적으로 반복 접속
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"


# LoadBalancer Type은 기본값으로 NodePort 포함. NodePort 서비스는 ClusterIP 를 포함
# NodePort:PORT 및 CLUSTER-IP:PORT 로 접속 가능!
kubectl get svc svc1
NAME   TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
svc1   LoadBalancer   10.200.1.82   172.18.255.202   80:30246/TCP   49m

# 컨트롤노드에서 각각 접속 확인 실행 해보자
docker exec -it myk8s-control-plane curl -s 127.0.0.0:30246 # NodePor Type
docker exec -it myk8s-control-plane curl -s 10.200.1.82     # ClusterIP Tpye



노드IP 감춰보기!



부하분산 확인







iptables 정책 적용 확인

# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP $SVC2EXIP $SVC3EXIP

# 부하분산 접속됨
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC1EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC2EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC3EXIP | grep Hostname; done | sort | uniq -c | sort -nr"

# 지속적으로 반복 접속
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"



# 컨트롤플레인에서 확인 : 너무 복잡해서 리턴 트래픽에 대해서는 상세히 분석 정리하지 않습니다.
docker exec -it myk8s-worker bash
----------------------------------------

# iptables 확인
iptables -t filter -S
iptables -t nat -S
iptables -t nat -S | wc -l
iptables -t mangle -S

# iptables 상세 확인 - 매칭 패킷 카운트, 인터페이스 정보 등 포함
iptables -nvL -t filter
iptables -nvL -t nat
iptables -nvL -t mangle

# rule 갯수 확인
iptables -nvL -t filter | wc -l
iptables -nvL -t nat | wc -l

# 규칙 패킷 바이트 카운트 초기화
iptables -t filter --zero; iptables -t nat --zero; iptables -t mangle --zero

# 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!
iptables -t nat -nvL
iptables -t nat -S


PREROUTING
# SVC1(External-IP) 접속 시 iptables 에서 DNAT 되어 파드로 전달된다 (SNAT 도 동작)

iptables -t nat -S PREROUTING
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES

iptables -t nat -S KUBE-SERVICES

SVC1EXIP=<직접입력>
SVC1EXIP=172.18.255.202
iptables -t nat -S KUBE-SERVICES |grep $SVC1EXIP
-A KUBE-SERVICES -d 172.18.255.202/32 -p tcp -m comment --comment "default/svc1:svc1-webport loadbalancer IP" -m tcp --dport 80 -j KUBE-EXT-DLGPAL4ZCYSJ7UPR

iptables -t nat -S KUBE-EXT-DLGPAL4ZCYSJ7UPR
-A KUBE-EXT-DLGPAL4ZCYSJ7UPR -m comment --comment "masquerade traffic for default/svc1:svc1-webport external destinations" -j KUBE-MARK-MASQ
-A KUBE-EXT-DLGPAL4ZCYSJ7UPR -j KUBE-SVC-DLGPAL4ZCYSJ7UPR

iptables -t nat -S KUBE-MARK-MASQ
-A KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000

iptables -t nat -S KUBE-SVC-DLGPAL4ZCYSJ7UPR
-A KUBE-SVC-DLGPAL4ZCYSJ7UPR ! -s 10.10.0.0/16 -d 10.200.1.82/32 -p tcp -m comment --comment "default/svc1:svc1-webport cluster IP" -m tcp --dport 80 -j KUBE-MARK-MASQ
-A KUBE-SVC-DLGPAL4ZCYSJ7UPR -m comment --comment "default/svc1:svc1-webport -> 10.10.1.6:80" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-USUIKZUHVJLOFB4D
-A KUBE-SVC-DLGPAL4ZCYSJ7UPR -m comment --comment "default/svc1:svc1-webport -> 10.10.3.6:80" -j KUBE-SEP-SXKPWGGXEDMXXU4H

#

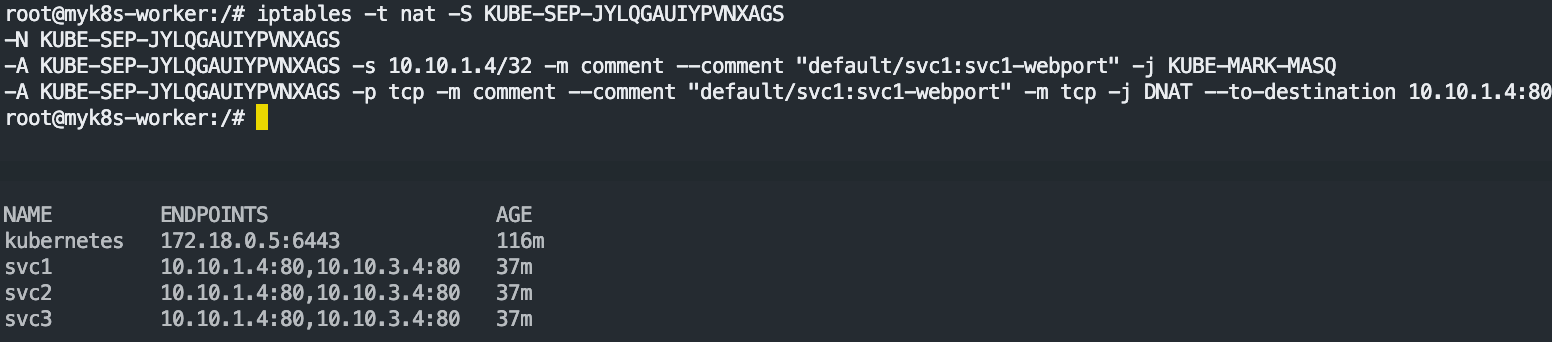

iptables -t nat -S KUBE-SEP-USUIKZUHVJLOFB4D
-A KUBE-SEP-USUIKZUHVJLOFB4D -s 10.10.1.6/32 -m comment --comment "default/svc1:svc1-webport" -j KUBE-MARK-MASQ
-A KUBE-SEP-USUIKZUHVJLOFB4D -p tcp -m comment --comment "default/svc1:svc1-webport" -m tcp -j DNAT --to-destination 10.10.1.6:80

iptables -t nat -S KUBE-SEP-SXKPWGGXEDMXXU4H
-A KUBE-SEP-SXKPWGGXEDMXXU4H -s 10.10.3.6/32 -m comment --comment "default/svc1:svc1-webport" -j KUBE-MARK-MASQ
-A KUBE-SEP-SXKPWGGXEDMXXU4H -p tcp -m comment --comment "default/svc1:svc1-webport" -m tcp -j DNAT --to-destination 10.10.3.6:80


POSTROUTING
iptables -t nat -S POSTROUTING

iptables -t nat -S KUBE-POSTROUTING
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully

# SVC2(External-IP) 접속 시 iptables 에서 DNAT 되어 파드로 전달된다 (SNAT 도 동작) : 위와 상동!
# SVC3(External-IP) 접속 시 iptables 에서 DNAT 되어 파드로 전달된다 (SNAT 도 동작) : 위와 상동!



정책 확인

점프한 곳을 따라가보자







Failover 테스트

리더 Speaker 파드가 존재하는 노드를 재부팅! → curl 접속 테스트 시 10~20초 정도의 장애 시간이 발생하였다 ⇒ 이후 자동 원복 되며, 원복 시 5초 정도 장애 시간 발생!

# metallb CRD인 servicel2status 로 상태 정보 확인
kubectl get servicel2status -n metallb-system -o json --watch # watch 모드

# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾기
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
for i in 172.18.0.2 172.18.0.3 172.18.0.4 172.18.0.5; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done

# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기


# (옵션) 노드에서 ARP 패킷 캡쳐 확인
docker exec -it myk8s-control-plane tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker        tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker2       tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker3       tcpdump -i eth0 -nn arp

# (옵션) metallb-speaker 파드 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
kubectl logs -n metallb-system -l component=speaker --since 1h
kubectl logs -n metallb-system -l component=speaker -f

# (옵션) kubectl krew 플러그인 stern 설치 후 아래 명령 사용 가능
kubectl stern -n metallb-system -l app=metallb
kubectl stern -n metallb-system -l component=speaker --since 1h
kubectl stern -n metallb-system -l component=speaker # 기본 설정이 follow
kubectl stern -n metallb-system speaker  # 매칭 사용 가능

# 사전 준비
## 지속적으로 반복 접속
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"

## 상태 모니터링
watch -d kubectl get pod,svc,ep

## 실시간 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
혹은
kubectl stern -n metallb-system -l app=metallb


# 장애 재연
## 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)를 중지
docker stop <svc1 번 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)> --signal 15
docker stop myk8s-worker --signal 15
docker ps -a
docker ps -a | grep worker$

## 지속적으로 반복 접속 상태 모니터링

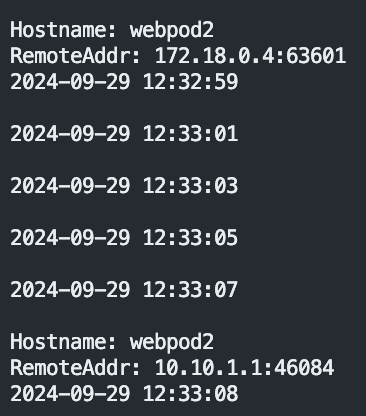

### curl 연속 접속 시도 >> 대략 10초 이내에 정상 접근 되었지만, 20초까지는 불안정하게 접속이 되었다
### 실제로는 다른 노드의 speaker 파드가 리더가 되고, 이후 다시 노드(컨테이너)가 정상화되면, 다시 리더 speaker 가 됨
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ;  sleep 1; done"
Hostname: webpod1
RemoteAddr: 172.18.0.2:25432
2024-09-29 06:31:07

2024-09-29 06:31:09

Hostname: webpod2
RemoteAddr: 172.18.0.2:26011
2024-09-29 06:31:10

2024-09-29 06:31:12

2024-09-29 06:31:14
...

# 변경된 리더 Speaker 파드 확인
# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾기
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done

# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기


# 장애 원복(노드 정상화)
## 노드(실제 컨테이너) 정상화
docker start <svc1 번 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)>
docker start myk8s-worker

# 변경된 리더 Speaker 파드 확인
# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾기
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done

# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기





worker를 꺼보자



그리고 다시 키면 리더를 다시 갖고 간다. (04번이 worker1번이다.)





MetalLB - BGP 모드(매우 간략히)









ExternalIP 서비스

- ExternalIP 서비스는 특정 노드IP(포트)로 인입한 트래픽을 컨테이너로 보내(ClusterIP 를 사용), 외부에서 접속할 수 있게 합니다

- ExternalIP 는 노드 1개 혹은 일부 노드들을 지정할 수 있다

- ExternalTrafficPolicy 정책을 사용할 수 없다 → 즉 외부에서 ExternalIP 로 접근 시 무조건 Node의 IP로 DNAT 되어서 Client IP 수집할 수 없다



cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-echo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      terminationGracePeriodSeconds: 0
      containers:
      - name: ndks-websrv
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc-externalip
spec:
  type: ClusterIP
  externalIPs:
    - 192.168.10.101
    - 192.168.10.102
  ports:
    - name: svc-webport
      port: 9000
      targetPort: 8080
  selector:
    app: deploy-websrv
EOF



# 확인 : ExternalIP 도 결국 ClusterIP를 사용(포함)
kubectl get svc svc-externalip
NAME             TYPE        CLUSTER-IP     EXTERNAL-IP                     PORT(S)    AGE
svc-externalip   ClusterIP   10.96.101.49   192.168.10.101,192.168.10.102   9000/TCP   46s

kubectl describe svc svc-externalip
Name:              svc-externalip
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=deploy-websrv
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                10.96.101.49
IPs:               10.96.101.49
External IPs:      192.168.10.101,192.168.10.102
Port:              svc-webport  9000/TCP
TargetPort:        8080/TCP
Endpoints:         172.16.158.18:8080,172.16.184.17:8080
Session Affinity:  None
Events:            <none>

# ExternalTrafficPolicy 설정이 없음
kubectl get svc svc-externalip -o yaml
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: "2022-02-24T07:32:47Z"
  name: svc-externalip
  namespace: default
  resourceVersion: "1454"
  uid: a27a8ca6-44ef-4363-ba3f-9894b4af5a54
spec:
  clusterIP: 10.110.23.53
  clusterIPs:
  - 10.110.23.53
  externalIPs:
  - 192.168.10.101
  - 192.168.10.102
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: svc-webport
    port: 9000
    protocol: TCP
    targetPort: 8080
  selector:
    app: deploy-websrv
  sessionAffinity: None
  type: ClusterIP
status:
  loadBalancer: {}
